第四章通用设备工程

1.机械设备种类很多，按功用分类包括：切削设备、锻压设备、铸造设备、起重设备、输送设备、电梯、风机、压缩机、工业炉、煤气发生设备及其他机械设备等。

2.常用机械按照在生产中所起的作用分类：

（1）气体输送和压缩机械：真空泵、风机、压缩机；

（2）固体输送机械：提升机、皮带运输机、螺旋输送机、刮板输送机；

（3）搅拌与分离机械：搅拌机、过滤机、离心机、脱水机、压滤机；

（4）动力机械，如汽轮机、发电机、电动机等；

（5）污水处理机械，如刮油机、刮泥机、污泥（油）输送机等。

3.清洗设备及装配件表面的除锈油脂，宜采用下列方法：

（1）对中、小型形状复杂的装配件，可采用相应的清洗液浸泡，浸洗时间随清洗液的性质、温度和装配件的要求确定，宜为 2～20min，且宜采用多步清洗法或浸、涮结合清洗；采用加热浸洗时，应控制清洗液温度，被清洗件不得接触容器壁。

（2）对形状复杂、污垢粘附严重的装配件，宜采用溶剂油、蒸汽、热空气、金属清洗剂和三氯乙烯等清洗液进行喷洗；对精密零件、滚动轴承等不得用喷洗法。

（3）对形状复杂、污垢粘附严重、清洗要求高的装配件，宜采用溶剂油、清洗汽油、轻柴油、金属清洗剂和三氯乙烯和碱液等进行浸—喷联合清洗。

4.设备试运转：先无负荷，后负荷；先单机，后系统；最后联动。

5.输送设备包括带式输送机、提升输送机、链式输送机、螺旋输送机、振动输送机、悬挂输送机等。

6.带式输送机类型及特点（P129）

（1）水平方向的运输可按一定倾斜角向上或向下运输。

（2）结构简单，运行、安装、维修方便，节省能量，操作安全可靠，使用寿命长。经济性好，运输费用较低。

7.斗式提升机用在垂直方向输送散状物料的输送机，在有限的场地内连续将物料由低处垂直运至高处，所需占地面积小；维护、维修不易，经常需停车检修；

8.链式输送机的类型及特点：

（1）鳞板输送机常用来完成大量繁重散装固体及具有磨琢性物料的输送任务。

（2）刮板输送机用来输送粒状和块状、流动性能好、非磨琢性、非腐蚀或中等腐蚀的物料。

（3）埋刮板输送机可以输送粉状的、小块状的、片状和粒状的物料。

9.振动输送机可以输送具有磨琢性、化学腐蚀性或有毒的散状固体物料，甚至输送高温物料。能耗较低，运行费用较低，输送能力有限，不能输送黏性强的物料、易破损的物料、含气的物料，不能大角度向上倾斜输送物料。

10.电梯无严格的速度分类，我国习惯上的分类

（1）低速梯（丙类梯）。速度低于 1.0m/s 的电梯，通常用在 10 层以下的建筑物或客货两用电梯或货梯。

（2）快速梯（乙类梯）。速度在 1.0～2.0m/s 的电梯，通常用在 10 层以上的建筑物内。

（3）高速梯（甲类梯）。速度大于 2.0～4.0m/s 的电梯，通常用在 16 层以上的建筑物内。

（4）超高速梯。速度超过 4.0m/s 的电梯，通常用于超高层建筑物内。

Ｉ类：乘客。II 类：乘客+货物。III 类：病床（人）医疗设备。IV：人随货物。V：杂物。

11.按驱动电动机类型分类

（1）直流电动机电梯常用于高速电梯（2.5m/s 以上）。

（2）交流电动机电梯：

1）调速电梯启动时采用开环，减速时采用闭环，通常装有测速电动机。

2）调压调速电梯启动时采用闭环，减速时采用闭环，通常装有测速电动机。

3）调频调压调速电梯（VVVF）性能优越、安全可靠、速度可达 6m/s。

12.安装承重梁时对有减速器的曳引机，其承重梁的安装形式。

（1）当顶层高度足够高时,可把承重梁安装在机房楼板下面。

（2）顶层高度不够高时，可把承重梁安装在机房楼板上。

13.风机是用于输送气体的机械，它是把驱动机的机械能转变为气体能量的一种机械。

14.通风机的机构特点及用途：

（1）离心式通风机一般常用于小流量、高压力的场所，几乎均选用交流电 动机拖动。

（2）轴流式通风机具有流量大、风压低、体积小。轴流通风机的动叶或导叶常做成可调节的，即安装角可调，大大地扩大了运行工况的范围，且能显著提高变工况情况下的效率。

15.风机运转时的要求：

（1）以电动机带动风机应经一次启动立即停止运转的试验；

（2）风机启动后，不得在临界转速附近停留；

（3）风机停止运转后，待轴承回油温度降到小于 45℃后，才能停止油泵工作；

（4）风机润滑油冷却系统中的冷却水压力必须低于油压

16.泵是输送流体的机械，既包括液体又包括气体，甚至包括固体。

17.单级离心水泵是一种最常见的离心水泵。单级双吸离心水泵流量大，主要用于城市给水、电站、水利工程及农田排灌。

18.离心式锅炉给水泵、冷凝水泵及热循环泵

（1）给水泵对于扬程要求不大，但流量要随锅炉负荷而变化。

（2）冷凝水泵要求有较高的气蚀性能。

（3）热循环水泵的扬程一般不高。

19.离心式油泵：普通离心油泵、筒式离心油泵和离心式管道油泵。

（1）普通离心油泵用途广泛；

（2）筒式离心油泵主要用于炼油厂管线冷热油的输送和油井增压等场合，特别适用于小流量、高扬程的需要。筒式离心泵是典型的高温高压离心泵；

（3）离心式管道油泵的吸入口与排出口在同一水平线上，直接与管线连接安装。

20.屏蔽泵又称为无填料泵，特别适用于输送腐蚀性、易燃易爆、剧毒、有放射性及极为贵重的液体；也适用于输送高压、高温、低温及高熔点的液体。

21.轴流泵、混流泵和旋涡泵的种类、特点和用途

（1）轴流泵适用于低扬程大流量送水。

（2）流量（比转数）：轴流＞混流＞离心；扬程：离心＞混流＞轴流。

（3）旋涡泵是一种小流量、高扬程的泵。

22.容积式泵的种类与特点

（1）往复泵：扬程无限高、流量与排出压力无关、具有自吸能力，但流量不均匀。

（2）回转泵：无吸入阀和排除阀、结构简单紧凑、占地面积小。

23.往复活塞式（简称活塞式）压缩机属容积式，是压缩机中较为成熟的一种。

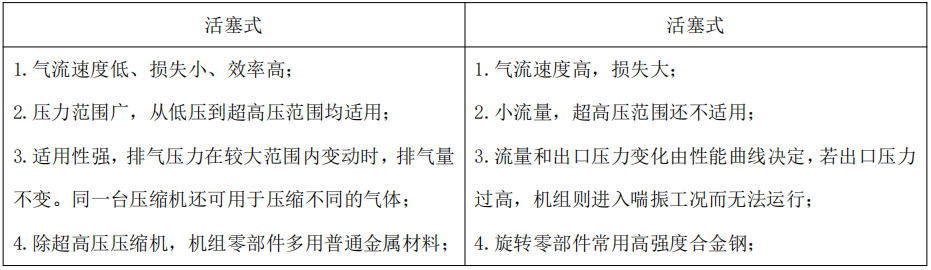

24.活塞式透平式压缩机性能比较

25.工业炉是在工业生产中，利用燃料燃烧或电能转化的热量，将物料或工件加热的热工设备。广义地说，锅炉也是一种工业炉，但习惯上人们不把它包括在工业炉范围内。工业炉由工业炉砌体、工业炉排烟系统、工业炉预热器和工业炉燃烧装置等组成。

26.间断式炉（又称周期式炉），其特点是炉子间断生产，在每一加热周期内炉温是变化的，如室式炉、台车式炉、井式炉等。连续式炉，其特点是炉子连续生产，炉膛内划分温度区段。在加热过程中每一区段的温度是不变的，工件由低温的预热区逐步进入高温的加热区，如连续式加热炉和热处理炉、环形炉、步进式炉、振底式炉等。

27.在铸造车间，有熔炼金属的冲天炉、感应炉、电阻炉、电孤炉、真空炉、平炉、坩埚炉等；有烘烤砂型的砂型干燥炉、铁合金烘炉和铸件退火炉等；在锻压车间，有对钢锭或钢坯进行锻前加热的各种加热炉和锻后消除应力的热处理炉；在金属热处理车间，有改善工件机械性能的各种退火、正火、淬火和回火的热处理炉；在焊接车间，有焊件的焊前预热炉和焊后回火炉；在粉末冶金车间，有烧结金属的加热炉等。其他工业应用，如冶金工业的金属熔炼炉、矿石烧结炉和炼焦炉，石油工业的蒸榴炉和裂化炉，煤气工业的发生炉，硅酸盐工业的水泥窑和玻璃熔化、玻璃退火炉，食品工业的烘烤炉等。

28.煤气发生设备主要包括煤气发生炉、煤气洗涤塔、电气滤清器、竖管和煤气发生附属设备五部分。

29.锅炉是利用各种燃料、电或其他能源，将所承装的液体加热到一定参数（温度和压力），并对外输出介质的形式提供热能的设备。

30.锅炉按其用途不同可分为电站锅炉、工业锅炉船用锅炉、机车锅炉等。锅炉设备包括锅炉本体及辅助设备两部分。

31.锅炉本体主要是由“锅”与“炉"两大部分组成。“锅”是指容纳锅水和蒸汽的受压部件，包括锅筒（汽 包）、对流管束、水冷壁、集箱（联箱）、蒸汽过热器、省煤器和管道组成的一个封闭汽-水系统，其任务是吸收燃料燃烧释放出的热能，将水加热成为规定温度和压力的热水或蒸汽。“炉”是指锅炉中使燃料进行燃烧产生高温烟气的场所，是包括煤斗、炉排、炉膛、除渣板、送风装置等组成的燃烧设备。其任务是使燃料不断良好地燃烧，放岀热量。“锅"与“炉"一个吸热，一个放热，是密切联系着的一个整体设备。

32.锅炉效率表明锅炉热经济性的指标，还常用煤汽比来表示，即锅炉在单位时间内的耗煤量和该段时间内 产汽量之比。。

33.双横锅筒水管锅炉属于散装锅炉，安装比较复杂，其安装主要程序为：锅炉钢架，上、下锅筒，胀管， 附属设备安装，水压试验，筑炉、烘炉、煮炉，定压和试运行等。

34.受热面管子与锅筒、集箱焊接时多采用预留管接头对口焊接

35.铸铁省煤器安装前，应逐根（或组）进行水压试验。每根铸铁省煤器管上破损的翼片数不应大于总翼片数的 5%，整个省煤器中有破损翼片的根数不应大于总根数的 10%。

36.空气预热器常采用的是管式和回转式预热器。

37.对流过热器大都垂直悬挂于锅炉尾部，辐射过热器多半装于锅炉的炉顶部或包覆于炉墙内壁上。

38.炉排安装顺序按炉排形式而定，一般是自下而上的顺序安装。

39.水位计安装注意点：

（1）蒸发量大于 0.2t/h 的锅炉，每台锅炉安装两个彼此独立的水位计。

（2）水位计应装在便于观察的地方。

（3）水位计和锅筒（锅壳）之间的汽-水连接管内径不得小于 18mm，连接管的长度要小于 500mm。 （4）水位计应有放水阀门和接到安全地点的放水管。

（5）水位计与汽包之间的汽-水连接管上不能安装阀门，更不得装设球形阀。如装有阀门，在运行时应将阀门全开，并予以铅封。

40.安全阀安装

（1）蒸汽锅炉安全阀的安装和试验应符合下列要求。

1）安装前安全阀应逐个进行严密性试验。

2）蒸发量大于 0.5t/h 的锅炉，至少应装设两个安全阀锅炉上必须有一个安全阀。

3）在排水管、排气管和疏水管上不得装设阀门。

41.锅炉的汽、水压力系统及其附属设备安装完毕后，必须进行水压试验。

42.烘炉将炉墙中的水分慢慢烘干，煮炉是除掉锅炉中的油污和铁锈。

43.工业锅炉最常用的干法除尘设备是旋风除尘器,其结构简单、处理烟气量大，没有运动部件、造价低、维护管理方便，除尘效率一般可达 85%左右，是工业锅炉烟气净化中应用最广泛的除尘设备。

44.燃烧前燃料脱硫，可以采用化学浸出法、微波法、细菌脱硫，还可以将煤进行气化或者液化，转化为清洁的二次燃料，可达到脱硫的目的。

45.自动喷水灭火系统分类

（1）湿式灭火系统不适应于寒冷地区。

（2）干式灭火系统作用时间比湿式系统迟缓一些，灭火效率一般低于湿式灭火系统。

（3）预作用系统适用于不允许有水渍损失的建筑物、构筑物。

46.水喷雾灭火系统具有的冷却、窒熄、乳化、稀释作用，使该系统的用途广泛，不仅可以用于灭火，还可

以用于控制火势及防护冷却等方面。

47.二氧化碳不适用于扑救活泼金属及氢化物的火灾（如锂、钠、镁、铝、氢化钠等）、自己能供氧的化学 物品火灾（如硝化纤维和火药等）、能自行分解和供氧的化学物品火灾（如过氧化氢等）
